一. 主要性能特點：

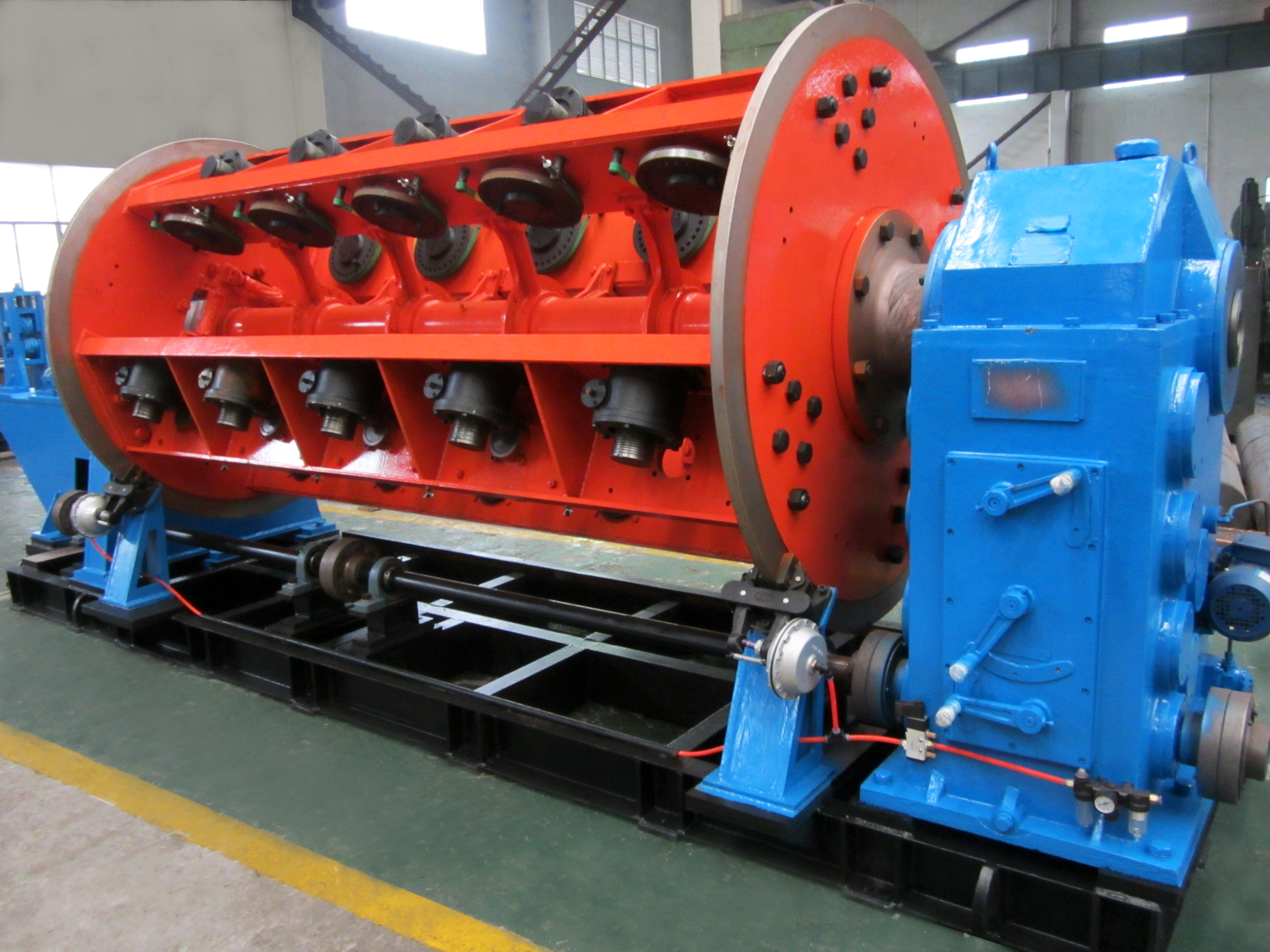

本機主要適用于生產大長度，大截面鋁合金絞線以及鋼芯鋁絞線，裸鋁、裸銅線及扇形導體的絞制緊壓、圓形導體絞合拉制緊壓及予成形緊壓。
該設備的主要特點是線盤在絞籠的圓周成三等分或四等分配置，絞體整體焊接而成，設備剛性好、強度高、轉動慣量小、運行速度高。
該設備采用36級變速齒輪箱，雙主動、雙牽引輪裝置，最大牽引力可達15T。分線輪采用自然分線避免線芯在分線過程中擦毛，設備放線張力采用氣壓張力控制，確保線盤放線張力均勻。斷線停車直接控制到每個放線盤，斷線時主機立即停車。
二. 主要技術參數：
|
項目
|
單位
|
JLK12+ 18 +24 /Φ 500（Φ 630)
|
|
絞合單線直徑
|
mm
|
銅 Φ1.5 ~ 5
|
|
mm
|
鋁合金 Φ1.5 ~ 4.5
|
|
mm
|
鋁 Φ1.8 ~ 5.0
|
|
絞合最大外徑
|
mm
|
45
|
|
絞籠轉速
|
rpm
|
52.2 ~146.1 （6 級變速）
|
|
絞合節距
|
mm
|
47 ~1006
|
|
框架內放線盤規格
|
mm
|
PND500 （PND630)
|
|
牽引輪規格
|
mm
|
Φ2000 (Φ2500) 雙驅動雙牽引輪
|
|
牽引線速度
|
m/min
|
6.8 ~ 52.5 （36級）
|
|
主電機功率
|
kW
|
75 （132） DC
|
|
放線盤規格
|
mm
|
PN800 ~ 1600
|
|
收線盤規格
|
mm
|
PN1250 ~ 2500
|
|
設備總長度
|
mm
|
≈40 m
|
|
設備總重量
|
T
|
42 (65)
|
|
設備中心高
|
mm
|
1000 (1100)
|
|
